Dica 36 - Django: visualizando seus modelos com graph models

Versões usadas no vídeo: Django 2.2, django-extensions 2.2.9 e Python 3, no Linux (Ubuntu).

Quando o projeto cresce, fica difícil enxergar de cabeça como os modelos se relacionam: quem tem ForeignKey para quem, quem herda de qual classe abstrata, quais campos cada tabela tem. O comando graph_models, do pacote django-extensions, lê os seus modelos e gera um diagrama (uma imagem .png) com todas essas informações.

Neste tutorial vamos instalar as dependências do Graphviz, configurar o django_extensions e gerar dois diagramas: um só da app core e outro com todas as apps do projeto.

Pré-requisitos

• Um projeto Django com pelo menos uma app com modelos. No vídeo foi usado o projeto do repositório dicas-de-django, com a app myproject/core.
• Linux (Ubuntu/Debian). Em outros sistemas, instale o Graphviz pelo gerenciador de pacotes correspondente (por exemplo, brew install graphviz no macOS).

Instalando o Graphviz e as bibliotecas Python

O graph_models usa o Graphviz para desenhar o diagrama. Primeiro instale o Graphviz e os cabeçalhos de desenvolvimento, que são necessários para compilar o pygraphviz:

sudo apt-get install -y graphviz libgraphviz-dev pkg-config

Depois crie e ative o ambiente virtual e instale as dependências do projeto:

python3 -m venv .venv
source .venv/bin/activate
pip install -r requirements.txt

Agora instale o pygraphviz, que é a ponte entre o Python e o Graphviz:

pip install pygraphviz

Se o pyparsing já estiver instalado, desinstale-o e instale a versão 1.5.7, como foi feito no vídeo (na época, essa era a receita para o pydot funcionar sem conflito com o pyparsing):

pip uninstall pyparsing
pip install -Iv https://pypi.python.org/packages/source/p/pyparsing/pyparsing-1.5.7.tar.gz#md5=9be0fcdcc595199c646ab317c1d9a709

E por fim instale o pydot e o próprio django-extensions, que é quem fornece o comando graph_models:

pip install pydot
pip install django-extensions

Configurando o django_extensions

Adicione django_extensions em INSTALLED_APPS:

# myproject/settings.py
INSTALLED_APPS = [
    ...
    'django_extensions',
    ...
]

Sem isso o Django não encontra o comando e responde Unknown command: 'graph_models'.

Gerando o diagrama de uma app

Para gerar o diagrama só da app core, rode:

python manage.py graph_models -e -g -l dot -o core.png core  # only app core

O que cada opção faz:

• -e (--inheritance): desenha as setas de herança entre os modelos (por exemplo, de um modelo para a classe abstrata da qual ele herda).
• -g (--group-models): agrupa os modelos dentro de uma caixa com o nome da app.
• -l dot (--layout): usa o layout dot do Graphviz, que organiza o diagrama em camadas, de cima para baixo.
• -o core.png (--output): nome do arquivo gerado; a extensão .png faz o comando gerar uma imagem.
• core: o nome (label) da app que entra no diagrama. Você pode passar mais de uma app, separadas por espaço.

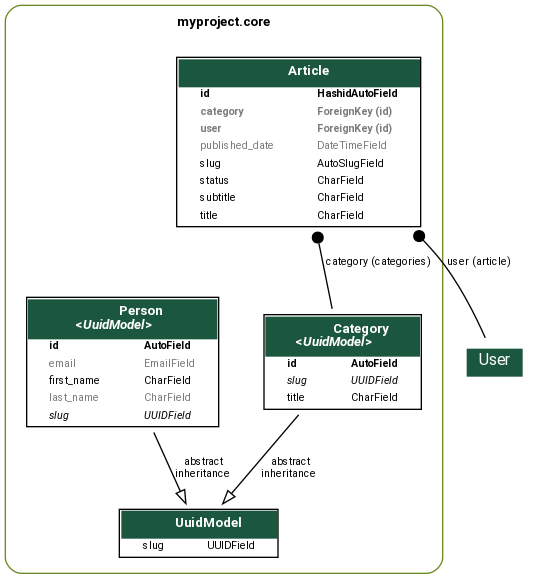

O resultado é o arquivo core.png na raiz do projeto:

core

Repare no que o diagrama mostra:

• cada modelo é uma tabela com o nome do campo à esquerda e o tipo à direita (HashidAutoField, ForeignKey (id), AutoSlugField, CharField, UUIDField etc.);
• o Article tem duas setas de ForeignKey: uma para Category (category (categories), onde categories é o related_name) e outra para User (user (article)). O User aparece fora da caixa porque pertence a outra app (django.contrib.auth);
• Person e Category mostram <UuidModel> embaixo do nome e têm setas abstract inheritance apontando para o UuidModel, a classe abstrata que fornece o campo slug (um UUIDField). É essa herança que a opção -e desenha;
• os campos que podem ficar em branco (blank=True) aparecem em cinza claro, como o email e o last_name de Person e o published_date de Article.

Gerando o diagrama de todas as apps

Se você não informar a app e usar a opção -a (--all-applications), o comando inclui todas as apps de INSTALLED_APPS:

python manage.py graph_models -a -g -o models.png  # all

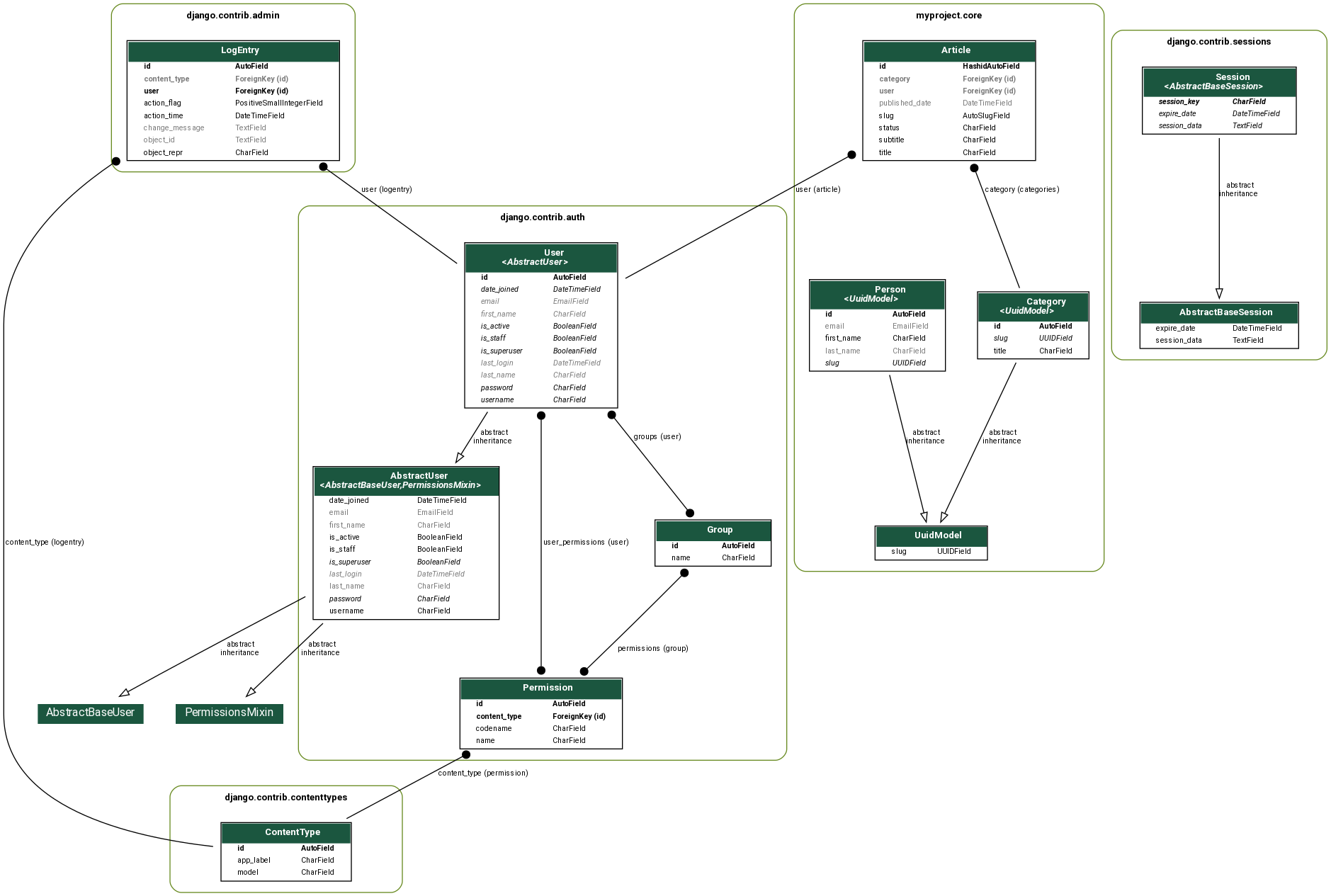

Agora, além da core, o diagrama traz as apps do próprio Django: django.contrib.admin (LogEntry), django.contrib.auth (User, AbstractUser, Permission, Group e as relações entre eles), django.contrib.sessions (Session) e as demais tabelas do projeto, cada app na sua caixa por causa do -g.

models

Conclusão

Com três pacotes de sistema e um comando, você tem uma documentação visual dos modelos que pode ser gerada de novo a cada mudança. É útil para entender um projeto que você acabou de pegar, para discutir a modelagem com a equipe e para colocar no README do repositório, como foi feito no dicas-de-django.

Observação: o graph_models também aceita a opção --dot, que gera só o arquivo de texto no formato do Graphviz, sem precisar do pygraphviz nem do pydot (python manage.py graph_models -a --dot -o models.dot). Depois é só converter com dot -Tpng models.dot -o models.png.
