Dica 19.1 - Modelagem - OneToMany - Um pra Muitos - ForeignKey - Chave Estrangeira

16 min de leitura

Versões usadas no vídeo: Django 4.1.3, Python 3.10, PostgreSQL 14 (no Docker) e django-seed 0.3.1.

Código: https://github.com/rg3915/dicas-de-django (branch aula19)

Este vídeo é um corte da live Segredos do ORM do Django e abre a série sobre modelagem do Projeto Dicas de Django. Nesta primeira parte vamos:

entender o que é o ORM do Django, comparando um SELECT feito direto no PostgreSQL com a mesma consulta feita em Python;
criar um app novo, bookstore, onde ficarão os models de todas as dicas de modelagem;
modelar o relacionamento OneToMany (um para muitos) com ForeignKey: um cliente pode ter várias ordens de compra;
popular o banco com o django-seed e consultar os dados pelo ORM, pelo psql e por três clientes gráficos (CloudBeaver, pgAdmin 4 e DBeaver);
usar o shell_plus dentro do Jupyter Notebook.

Leia

https://simpleisbetterthancomplex.com/tutorial/2016/07/22/how-to-extend-django-user-model.html

Esse artigo mostra as formas de estender o model User do Django, e usa justamente os relacionamentos que vamos estudar nesta série (por exemplo, o OneToOneField da Dica 19.2).

Pré-requisitos

O projeto é o mesmo das dicas anteriores, com o usuário customizado que faz login com e-mail (Dica 14) e os contêineres do docker-compose da Dica 07:

dicas_de_django_db: PostgreSQL 14, na porta 5431 do lado de fora (5432 dentro da rede do Docker);
dicas_de_django_pgadmin: pgAdmin 4, na porta 5051;
dicas_de_django_mailhog: MailHog;
dicas_de_django_app e dicas_de_django_nginx: o Django com Gunicorn e o Nginx.

No vídeo o Django roda fora do contêiner, com runserver em localhost:8000, mas conectado ao PostgreSQL do contêiner. O Portainer é usado para acompanhar os contêineres.

Suba tudo, aplique as migrações e crie dois usuários:

source .venv/bin/activate
docker-compose up -d

python manage.py migrate
python manage.py createsuperuser  # admin@email.com
python manage.py createsuperuser  # regis@email.com
python manage.py runserver

Como o usuário é customizado, o createsuperuser pede só o e-mail e a senha. No admin (http://localhost:8000/admin/), preencha o nome do regis@email.com como "Regis Santos" e o do admin@email.com como "Admin".

ORM - Object Relational Mapping

Rodando comandos direto no PostgreSQL

Primeiro, vamos olhar os dados direto no banco, com o psql que existe dentro do contêiner do PostgreSQL:

docker container ls

docker container exec -it dicas_de_django_db psql

Dentro do psql:

\l  # lista os bancos
\c dicas_de_django_db  # conecta em dicas_de_django_db
\dt  # lista as tabelas

SELECT * FROM accounts_user;
SELECT first_name, last_name, email FROM accounts_user;

\q  # sair

A tabela accounts_user é a do nosso usuário customizado. O segundo SELECT retorna:

 first_name | last_name |      email
------------+-----------+-----------------
 Regis      | Santos    | regis@email.com
 Admin      |           | admin@email.com
(2 rows)

Rodando comandos pelo Django

O ORM (Object-Relational Mapping, ou mapeamento objeto-relacional) faz a ponte entre as tabelas do banco e as classes Python: em vez de escrever SQL, trabalhamos com objetos. Para testar, usamos o shell_plus do django-extensions, que já importa todos os models.

Fora do contêiner

python manage.py shell_plus

>>> User.objects.all()
<QuerySet [<User: regis@email.com>, <User: admin@email.com>]>

É o mesmo resultado do SELECT, mas agora cada linha é um objeto User.

Dentro do contêiner

Também dá para rodar o Django que está dentro do contêiner dicas_de_django_app. Ele se conecta no mesmo banco:

docker container exec -it dicas_de_django_app \
python manage.py shell_plus

>>> User.objects.all()
<QuerySet [<User: regis@email.com>, <User: admin@email.com>]>

Caso dê erro no contêiner, reconstrua a imagem e tente de novo:

docker-compose up --build -d

docker container exec -it dicas_de_django_app python manage.py shell_plus

Daqui para frente vamos usar sempre o Django da máquina local.

Fazendo algumas queries

O values() retorna dicionários só com os campos pedidos, e o atributo query mostra o SQL que o ORM gerou:

>>> users = User.objects.values('first_name', 'last_name', 'email')
>>> users
<QuerySet [{'first_name': 'Regis', 'last_name': 'Santos', 'email': 'regis@email.com'}, {'first_name': 'Admin', 'last_name': '', 'email': 'admin@email.com'}]>
>>> print(users.query)
SELECT "accounts_user"."first_name", "accounts_user"."last_name", "accounts_user"."email" FROM "accounts_user"

Um queryset pode ser percorrido como uma lista de objetos:

>>> users = User.objects.all()
>>> users
<QuerySet [<User: regis@email.com>, <User: admin@email.com>]>
>>> for user in users:
...     print(user)
...
regis@email.com
admin@email.com

>>> for user in users:
...     print(user.first_name, user.email)
...
Regis regis@email.com
Admin admin@email.com

E agora vamos aplicar um filtro. O email__icontains='regis' significa "o e-mail contém regis, sem diferenciar maiúsculas de minúsculas". O __ (duplo underline, ou dunder) separa o nome do campo do tipo de busca (lookup).

>>> user = User.objects.filter(email__icontains='regis').values('first_name', 'email')
>>> user
<QuerySet [{'first_name': 'Regis', 'email': 'regis@email.com'}]>
>>> print(user.query)
SELECT "accounts_user"."first_name", "accounts_user"."email" FROM "accounts_user" WHERE UPPER("accounts_user"."email"::text) LIKE UPPER(%regis%)

Repare que o icontains virou um WHERE UPPER(...) LIKE UPPER(%regis%) no PostgreSQL.

Leia QuerySet API reference #icontains.

Criando uma nova app

Vamos criar uma nova app chamada bookstore. Como todas as apps do projeto ficam dentro da pasta backend, entramos nela e chamamos o manage.py da pasta de cima:

cd backend
python ../manage.py startapp bookstore
cd ..

Adicione em INSTALLED_APPS:

# backend/settings.py
INSTALLED_APPS = [
    ...
    # minhas apps
    'backend.core',
    'backend.bookstore',
    'backend.crm',
]

Edite bookstore/apps.py, acrescentando o backend. no name:

# backend/bookstore/apps.py
from django.apps import AppConfig


class BookstoreConfig(AppConfig):
    default_auto_field = 'django.db.models.BigAutoField'
    name = 'backend.bookstore'

Crie bookstore/urls.py, por enquanto sem rotas, só para o include funcionar:

# backend/bookstore/urls.py
from django.urls import path

app_name = 'bookstore'

urlpatterns = [

]

E inclua as rotas do app no urls.py principal:

# backend/urls.py
from django.contrib import admin
from django.urls import include, path

urlpatterns = [
    path('', include('backend.core.urls', namespace='core')),  # noqa E501
    path('accounts/', include('backend.accounts.urls')),  # noqa E501
    path('bookstore/', include('backend.bookstore.urls', namespace='bookstore')),  # noqa E501
    path('crm/', include('backend.crm.urls', namespace='crm')),  # noqa E501
    path('admin/', admin.site.urls),  # noqa E501
]

OneToMany - Um pra Muitos - ForeignKey - Chave Estrangeira

É o relacionamento onde usamos chave estrangeira, conhecido como ForeignKey.

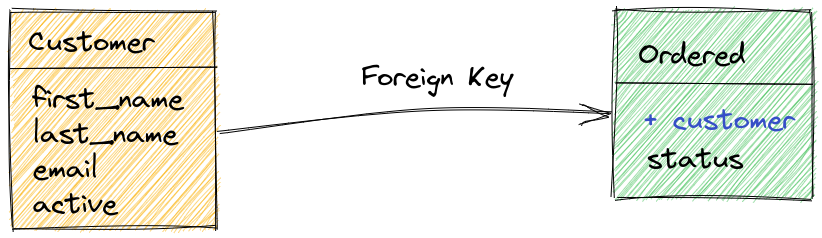

Ilustração feita com excalidraw.com.

A chave estrangeira é um campo que colocamos na segunda tabela para apontar para um registro da primeira. Aqui temos cliente (Customer) e ordem de compra (Ordered), e a pergunta é: de que lado fica a chave?

Pense nas duas possibilidades como uma planilha. Se a chave ficasse no cliente, cada cliente teria um pedido, e um mesmo pedido poderia aparecer em dois clientes diferentes, o que não faz sentido:

customer | ordered
---------+--------
    1    |   1
    2    |   1
    3    |

Com a chave no pedido, cada pedido tem um cliente, e um cliente aparece em vários pedidos:

ordered | customer_id
--------+------------
   1    |     1
   2    |     1
   3    |     2

Essa é a forma natural: um cliente pode fazer vários pedidos. Então a ForeignKey vai em Ordered, apontando para Customer. Para reproduzir o esquema acima, usamos o seguinte código:

# backend/bookstore/models.py
from django.db import models


class Customer(models.Model):
    first_name = models.CharField('nome', max_length=100)
    last_name = models.CharField('sobrenome', max_length=255, null=True, blank=True)  # noqa E501
    email = models.EmailField('e-mail', max_length=50, unique=True)
    active = models.BooleanField('ativo', default=True)

    class Meta:
        ordering = ('first_name',)
        verbose_name = 'cliente'
        verbose_name_plural = 'clientes'

    @property
    def full_name(self):
        return f'{self.first_name} {self.last_name or ""}'.strip()

    def __str__(self):
        return self.full_name


STATUS = (
    ('p', 'Pendente'),
    ('a', 'Aprovado'),
    ('c', 'Cancelado'),
)


class Ordered(models.Model):
    status = models.CharField(max_length=1, choices=STATUS, default='p')
    customer = models.ForeignKey(
        Customer,
        on_delete=models.SET_NULL,
        verbose_name='cliente',
        related_name='ordereds',
        null=True,
        blank=True
    )
    created = models.DateTimeField(
        'criado em',
        auto_now_add=True,
        auto_now=False
    )

    class Meta:
        ordering = ('-pk',)
        verbose_name = 'ordem de compra'
        verbose_name_plural = 'ordens de compra'

    def __str__(self):
        if self.customer:
            return f'{str(self.pk).zfill(3)}-{self.customer}'

        return f'{str(self.pk).zfill(3)}'

Em Customer:

last_name tem null=True, blank=True: o sobrenome não é obrigatório (null vale para o banco, blank para os formulários). O nome é obrigatório.
email tem unique=True: não pode haver dois clientes com o mesmo e-mail.
active é um booleano que já começa como True.
full_name é uma @property que junta nome e sobrenome; o or "" evita aparecer None quando não há sobrenome. O __str__ usa essa propriedade.

Em Ordered:

status usa choices=STATUS: no banco grava só uma letra (p, a ou c), e o padrão é p, pendente.
customer é a chave estrangeira. O primeiro argumento é o model para o qual ela aponta, Customer.
on_delete=models.SET_NULL: se o cliente for apagado, os pedidos dele continuam existindo, com o cliente vazio. Por isso o campo precisa de null=True (e blank=True para não ser obrigatório no formulário). Existem outras opções, como CASCADE (apaga os pedidos junto) e PROTECT (impede apagar o cliente que tem pedidos).
related_name='ordereds': é o nome do caminho de volta, do cliente para os pedidos (cliente.ordereds.all()). Vamos usá-lo no fim da dica.
created com auto_now_add=True é preenchido automaticamente com a data e hora da criação.
No __str__, o zfill(3) completa o id com zeros à esquerda (001, 002...). Se o pedido tem cliente, retorna 001-Nome do Cliente; senão, só 001.

O admin:

# backend/bookstore/admin.py
from django.contrib import admin

from .models import Customer, Ordered


@admin.register(Customer)
class CustomerAdmin(admin.ModelAdmin):
    list_display = ('__str__', 'email', 'active')
    search_fields = ('first_name', 'last_name')
    list_filter = ('active',)


@admin.register(Ordered)
class OrderedAdmin(admin.ModelAdmin):
    list_display = ('__str__', 'customer', 'status')
    search_fields = (
        'customer__first_name',
        'customer__last_name',
        'customer__email',
    )
    list_filter = ('status',)
    date_hierarchy = 'created'

Repare no search_fields do OrderedAdmin: com customer__first_name a busca atravessa a chave estrangeira e procura no nome do cliente.

Crie e aplique as migrações:

python manage.py makemigrations
python manage.py migrate

Migrations for 'bookstore':
  backend/bookstore/migrations/0001_initial.py
    - Create model Customer
    - Create model Ordered

Diagrama ER

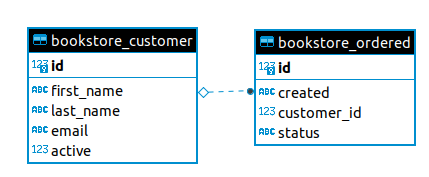

Diagrama entidade-relacionamento: fk

De um lado, bookstore_customer com id, first_name, last_name, email e active; do outro, bookstore_ordered com id, created, status e customer_id, que é a chave estrangeira. No banco, o campo customer vira a coluna customer_id.

Inserindo dados com django-seed

Para não cadastrar dados na mão, vamos usar o django-seed, que gera registros aleatórios com o Faker.

pip install django-seed

pip freeze | grep django-seed >> requirements.txt

Edite settings.py

# backend/settings.py
INSTALLED_APPS = [
    ...
    # apps de terceiros
    'django_extensions',
    'widget_tweaks',
    'django_seed',
    ...
]

Gerando os dados:

python manage.py seed bookstore --number=3

Seeding 3 Customers
Seeding 3 Ordereds
Model Customer generated record with primary key 1
Model Customer generated record with primary key 2
Model Customer generated record with primary key 3
Model Ordered generated record with primary key 1
Model Ordered generated record with primary key 2
Model Ordered generated record with primary key 3

O comando cria 3 registros de cada model do app bookstore, já ligando os pedidos a clientes existentes.

ORM

python manage.py shell_plus

O shell_plus já mostra na abertura que importou from backend.bookstore.models import Customer, Ordered.

>>> customers = Customer.objects.all()
>>> for customer in customers:
...     print(customer)
...
Blake Estrada
Brian Roberson
Jeffrey Stanley

>>> ordereds = Ordered.objects.all()
>>> for ordered in ordereds:
...     print(ordered)
...
003-Blake Estrada
002-Jeffrey Stanley
001-Jeffrey Stanley

Os nomes são aleatórios, então os seus serão outros. Aqui Jeffrey Stanley fez duas compras e Blake Estrada, uma. Os clientes saem em ordem alfabética e os pedidos do mais novo para o mais antigo, por causa do ordering de cada Meta.

Vendo os dados no PostgreSQL

Os mesmos dados, direto no banco:

docker container exec -it dicas_de_django_db psql

As tabelas

\l
\c dicas_de_django_db  # conecta no banco dicas_de_django_db
\dt    # mostra todas as tabelas

Agora aparecem as tabelas bookstore_customer e bookstore_ordered.

Os registros

SELECT * FROM bookstore_ordered;

 id | status |        created         | customer_id
----+--------+------------------------+-------------
  1 | p      | 1979-12-01 00:43:40+00 |           1
  2 | p      | 1985-03-01 21:37:38+00 |           1
  3 | p      | 1988-10-24 20:56:37+00 |           3
(3 rows)

A coluna customer_id é a chave estrangeira: guarda o id do cliente. As datas são aleatórias porque foram geradas pelo django-seed.

Schema

Para ver as colunas e os tipos de dados de uma tabela:

SELECT column_name, data_type FROM information_schema.columns WHERE TABLE_NAME = 'bookstore_ordered';

 column_name |        data_type
-------------+--------------------------
 id          | bigint
 created     | timestamp with time zone
 customer_id | bigint
 status      | character varying
(4 rows)

O id é bigint por causa do BigAutoField definido no apps.py, e a customer_id também é bigint, porque aponta para o id de bookstore_customer.

DBeaver, CloudBeaver e pgAdmin

Além do ORM e do psql, podemos ver o banco por clientes gráficos. Vamos ver três opções.

CloudBeaver

O CloudBeaver é a versão web do DBeaver, e roda num contêiner. Acrescente o serviço no docker-compose.yml, junto dos outros:

# docker-compose.yml
  cloudbeaver:
    container_name: dicas_de_django_cloudbeaver
    image: dbeaver/cloudbeaver:latest
    volumes:
       - /var/cloudbeaver/workspace:/opt/cloudbeaver/workspace
    ports:
      - 5052:8978
    networks:
      - dicas-de-django-network

E rode

docker-compose up -d

Só o contêiner novo é criado (Creating dicas_de_django_cloudbeaver ... done). Pelo Portainer, entre no CloudBeaver, que fica em http://localhost:5052.

Login: cbadmin
Pass: admin

Depois, em Connection, crie uma conexão manual do tipo PostgreSQL com dicas_de_django_db:

Host: dicas_de_django_db
Port: 5432
Database: postgres
Username: postgres
Password: postgres

O host é o nome do contêiner do banco, e a porta é a interna, 5432, porque o CloudBeaver está na mesma rede do Docker (dicas-de-django-network). Marque Show all databases para aparecer o banco dicas_de_django_db. Depois navegue em dicas_de_django_db > Schemas > public > Tables, clique com o botão direito em accounts_user > Generate SQL > SELECT, copie o comando, cole no editor SQL e execute.

pgAdmin 4

O pgAdmin já estava no docker-compose.yml desde a Dica 07, na porta 5051 (http://localhost:5051). O login é o que está no docker-compose.yml:

Email: admin@admin.com
Password: admin

Em Add New Server, na aba Connection:

Host name/address: dicas_de_django_db
Port: 5432
Maintenance database: postgres
Username: postgres
Password: postgres

Pelo mesmo motivo do CloudBeaver, o host é o nome do contêiner e a porta é a interna. Depois é só navegar em dicas_de_django_db > Schemas > public > Tables e, com o botão direito numa tabela (accounts_user, bookstore_customer, bookstore_ordered), escolher View/Edit Data.

DBeaver

O DBeaver instalado na sua máquina fica fora do Docker, então ele usa o endereço e a porta externa do contêiner:

Host: 0.0.0.0
Port: 5431
Database: dicas_de_django_db
Username: postgres
Password: postgres

No vídeo, com a porta 5432 o teste de conexão dá "conexão recusada"; com a 5431, que é a porta publicada pelo contêiner (5431:5432), funciona.

Jupyter Notebook

Para instalar o Jupyter digite

pip install jupyter

E para rodar digite

python manage.py shell_plus --notebook

No navegador, crie um notebook novo com o kernel Django Shell-Plus, que já vem com os models importados. Quando você tentar rodar

Customer.objects.all()

Você vai ter este erro

SynchronousOnlyOperation: You cannot call this from an async context - use a thread or sync_to_async.

O Jupyter roda o código dentro de um event loop assíncrono, e o Django bloqueia operações de banco nesse contexto. Para liberar, edite o settings.py:

# backend/settings.py
import os
from pathlib import Path

...

AUTH_USER_MODEL = 'accounts.User'

os.environ['DJANGO_ALLOW_ASYNC_UNSAFE'] = 'true'

Use isso só em desenvolvimento. Volte ao Jupyter, clique em Kernel > Restart e rode de novo:

Customer.objects.all()
# <QuerySet [<Customer: Blake Estrada>, <Customer: Brian Roberson>, <Customer: Jeffrey Stanley>]>

Criando registros pelo ORM

Agora, no Jupyter, vamos criar clientes e pedidos pelo código, porque um dia você pode precisar fazer isso pela linha de comando:

adam = Customer.objects.create(first_name='Adam', email='adam@email.com')
james = Customer.objects.create(first_name='James', email='james@email.com')

Customer.objects.all()
# <QuerySet [<Customer: Adam>, <Customer: Blake Estrada>, <Customer: Brian Roberson>, <Customer: James>, <Customer: Jeffrey Stanley>]>

Dois pedidos para o Adam e três para o James. Para ligar o pedido ao cliente, basta passar o objeto no campo da chave estrangeira:

Ordered.objects.create(customer=adam)
Ordered.objects.create(customer=adam)
# <Ordered: 005-Adam>

Ordered.objects.create(customer=james)
Ordered.objects.create(customer=james)
Ordered.objects.create(customer=james)
# <Ordered: 008-James>

Como o seed já tinha criado os pedidos 1 a 3, os do Adam ficam com os ids 4 e 5, e os do James com 6, 7 e 8. No Jupyter aparece só o resultado da última linha de cada célula.

Do pedido para o cliente

ordereds = Ordered.objects.all()

for ordered in ordereds:
    print(ordered)

008-James
007-James
006-James
005-Adam
004-Adam
003-Blake Estrada
002-Jeffrey Stanley
001-Jeffrey Stanley

O status guarda só a letra. Para ver o texto da opção, o Django cria automaticamente o método get_status_display() para todo campo com choices:

for ordered in ordereds:
    print(ordered.status)  # p, p, p...

for ordered in ordereds:
    print(ordered.get_status_display())  # Pendente, Pendente, Pendente...

E pela chave estrangeira chegamos no cliente e em qualquer campo dele:

for ordered in ordereds:
    print(ordered.customer)

for ordered in ordereds:
    print(ordered.customer.email)

james@email.com
james@email.com
james@email.com
adam@email.com
adam@email.com
joshua45@example.com
manningdavid@example.org
manningdavid@example.org

O código completo, em um bloco só:

from backend.bookstore.models import Customer, Ordered
Customer.objects.all()

adam = Customer.objects.create(first_name='Adam', email='adam@email.com')
james = Customer.objects.create(first_name='James', email='james@email.com')

Customer.objects.all()

Ordered.objects.create(customer=adam)
Ordered.objects.create(customer=adam)
Ordered.objects.create(customer=james)
Ordered.objects.create(customer=james)
Ordered.objects.create(customer=james)

ordereds = Ordered.objects.all()

for ordered in ordereds:
    print(ordered)
    print(ordered.status)
    print(ordered.get_status_display())
    print(ordered.customer)
    print(ordered.customer.email)

Ou seja, a partir da ordem de compra conseguimos ver o cliente.

Do cliente para os pedidos

E como fazemos para, a partir do cliente, ver as ordens de compra dele?

>>> adam.ordereds.all()
<QuerySet [<Ordered: 005-Adam>, <Ordered: 004-Adam>]>
>>> james.ordereds.all()
<QuerySet [<Ordered: 008-James>, <Ordered: 007-James>, <Ordered: 006-James>]>

Ou seja, pegamos os dados pelo related_name. O ordereds é exatamente o related_name='ordereds' que definimos na ForeignKey. Sem ele, o Django criaria o nome padrão ordered_set (adam.ordered_set.all()).

Resumindo: a ForeignKey fica no lado "muitos" (o pedido), aponta para o lado "um" (o cliente), vira uma coluna customer_id no banco e pode ser percorrida nos dois sentidos: ordered.customer e customer.ordereds.all().

Próxima dica: Dica 19.2 - Modelagem - OneToOne.

Sugerir uma correção nesta página
